BRAS - drevoobrábacie stroje a zariadenia

LEADER

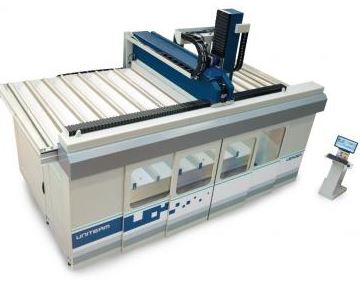

Nové CNC LEADER patrí do rady 5 osových obrábacích centier navrhnutých a skonštruovaných tak,  aby vyhovovali rôznym potrebám vysokorýchlostného obrábania  pokročilých materiálov, kompozitov, špeciálnych alebo laminátových živíc. Je vhodný pre výrobu prototypov,  foriem, komponentov pre letectvo, lode a automobilový priemysel.
Vďaka širokej škále konfigurácii môže byť dráha v ose X - od 3600 mm do 4800 mm; Y  - od 1800 mm do 2600 mm; Z  - 1,200 mm.

Tuhá konštrukcia a kvalitné prevedenie stroja (tepelná stabilizácia štruktúry), použitie vysoko presných lineárnych vodidiel a ložísk, priame hrebeňové spojenie, to všetko umožňuje kombinovať vysokú rýchlosť s vynikajúcou geometrickou presnosťou.

LEADER môže byť vybavený rôznymi 5 osovými vysoko výkonnými elektro-vretenami.  Kvapalinou chladené ortogonálne elektro-vreteno, s jednostranným  alebo protiľahlým uchytením pre veľkoobjemové frézovanie a pneumatickým zámkom pre osi B,C.
K dispozícii sú aj hlavy s indexovaním osi, alebo kontinuálnym otáčaním, výkon a frekvencia závisí na požadovaných aplikáciách.

LEADER prichádza s rôznymi stolovými riešeniami: hliníkové koľajnicové  profily, drážkovaný pracovný stôl, drážkovaný stôl s T-upnutiami v stabilizovanej oceli.








LEADER
Pracovné pole v osi X 3600/4800 mm
Pracovné pole v osi Y 1800/2600 mm
Pracovné pole v osi Z 1200 mm
Uhol otáčania v osi C -90°/+450° alebo kontinuálne
Uhol otáčania v osi B ±105°
Max. rýchlosť v osi X/Y/Z 60/60/60 m/min
Rýchlosť otáčania vretena v osi C 108 °/s
Rýchlosť otáčania vretena v osi B 130 °/s
Presnosť opakovania v osi X,Y,Z ± 0,01 mm
Výkon vretena 11/16 kW
Rýchlosť otáčania vretena 18000/24000 ot/min
