Technická špecifikácia :

Rýchlosť :

Max. rýchlosť klieštin: 130 m/min

Max. rýchlosť v ose Y : 75 m/min

Max. rýchlosť v ose X.: 30 m/min

Pracovné rozmery :

Hrúbka dielca : 10~60 mm

Dĺžka dielca : 200~2800 mm

Šírka dielca : 50~1200 mm

Celkový príkon: 25.5KW

Výkon frézovacích motorov : 2 x 3.5KW

Rozmer a počet odsávacích otvorov:

-D=200*1

-D=150*1

-D=100*1

Vŕtacie hlavy

Dvojitá vrchná a jedna spodná vŕtacia hlava pre nezávislé vertikálne a horizontálne vŕtanie, pohyb cez nezávislé pneumatické ovládanie každého vretena pre jednotlivé alebo viacnásobné vŕtanie. opracovanie na všetkých 6 stranách dielca .

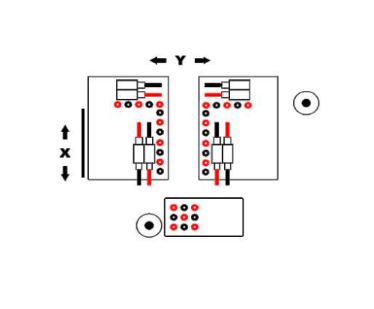

Kompozícia vrchných dvojitých hláv:

Vertikálne vretená v ose X : 7+7

Vertikálne vretená v ose Y : 5+5

Horizontálne vretená v ose X : 2x2 + 2x2

Horizontálne vretená v ose Y : 2+2

Kompozícia spodnej vŕtacej hlavy :

9 Vertikálnych vretien, rozteč medzi vretenami 32 mm

Drážkovacia jednotka :

D 120 mm v smere X v hornej časti.

Možnosť lineárneho drážkovania v rozpätí 55 – 800 mm.

Frézovacia jednotka

Dve 3,5KW vretená, jedno v hornej a jedno v spodnej časti.

Môžu interpolovať pre frézovanie a rezanie(iba frezovanie).

Klieštiny

Koľajničky s dlhým dosahom, s dvoma klieštinami

s posuvnou rýchlosťou do 130 m/min

Rýchle opracovanie pri variabilnosti dielcov.

Vzduchový pracovný stôl

Vzduchový pracovný stôl. Dielec sa pohybuje na

vzduchovej vrstve pre zabránenie poškrabaniu

dielcov s chúlostivými povrchmi.

SMART pracovný stôl (PATENT)

SMART stôl pre priebežnú podporu dielca

Pracovný stôl sa dvíha a klesá, posúva doprava a doľava, čo umožňuje vykonávanie všetkých operácií s čo najväčším podložením dielca.

Stroj môže vŕtať priebežné diery tak zhora ako aj zdola.

Bočný zarovnávací mechanizmus

Servo ovládaný bočný prítlak pre polohovanie dielca,

zaručujúci perfektné zarovnanie dielca a vysoko

presné opracovanie.

Meranie rozmerov dielca

Vysoko presné automatické meranie rozmerov dielca pozdĺž osí X-Y-Z.
