Project 350

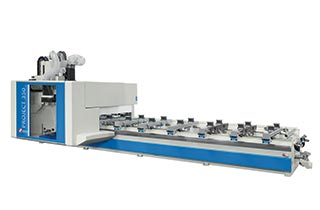

Project 350 je CNC obrábacie centrum ktoré je navrhnuté pre poskytnutie maximálnej flexibility opracovania panelov a masívneho dreva pri výrobe nábytku, dverí, okien a elementov pre nábytkársky priemysel.
Široká škála pracovných jednotiek či už v základnom vybavení, alebo z voliteľného príslušenstva nevytvára obmedzenia pri akomkoľvek type výroby s garanciou vysokej produktivity a úrovne kvality opracovania. Mostová konštrukcia (os Y) s vysokou tuhosťou vyrobená zváraním hladkej ocele, pohyb pozdĺž základne stroja na kvalitných Rexroth lineárnych vedeniach (os X) , hliníkový vozík (os Z), na ktorom sú namontované prevádzkové jednotky. Brushless motory s absolútnymi enkódermi s pohybom na ozubnici s pastorkom na lineárnych vedeniach poskytujú vysokú rýchlosť, akceleráciu a výkonnosť. Stroj vo svojej výbave môže obsahovať aj systém rýchleho automatického nastavovania ideálnej pozície pracovného stola motorizáciou bez priameho zásahu obsluhy.
Pre zákazníkov s veľkou variabilitou pracovných operácií a využívania rôznych typov nástrojov v jednom pracovnom cykle stroj môže obsahovať ďalšie zásobníky, či statický na osi Y s 4 pozíciami, alebo rotačné pohybujúce sa po osi X s kapacitou 2 x po 16 pozícií a zároveň pre pílový kotúč s priemerom 350 mm na osi X. Vďaka mostovej konštrukcii stroj využíva na posuv operačnej jednotky v osi X 2 brushless motory cez ozubnice a pastorky a opracovávať dielec až do dĺžky 5170 mm a hrúbky 200 mm podľa zvolenej dĺžkovej varianty modelu. Obsluha vie vďaka nezávislým pracovným plochám v ose X a Y nakladať dielce striedavo na jednu, či druhú stranu a tým ešte viac zvyšovať pracovný výkon stroja. Súčasťou stroja je aj riadiaci počítač obsahujúci ovládací softvér v slovenskom jazyku, ktorý požaduje minimálne nároky na kvalifikovanosť obsluhy s možnosťou importovania ISO a DXF súborov priamo do stroja, databázou uložených pracovných operácií a mnoho iných pracovných funkcií uľahčujúcich obsluhu stroja.
Project 350, 3/4 osové CNC |
|
pracovné pole v ose X | 3.220 - 5.170 mm |
pracovné pole v ose Y | 1.320 mm |
max. výška obrobku | 200 mm |
max. rýchlosť X/Y/Z | 80/80/25 m/min |
výkon elektro-vretena | 12 kW |
počet vertikálnych vretien | 13 |
počet horizontálnych vretien v X |
4 |
počet horizontálnych vretien v Y | 2 |
príemer pílového kotúča | Ø 125 mm |
frézovacia jednotka |
1000 – 24 000 ot./min |
